Водопровод для дома с несколькими санузлами: диаметр и расчёт точек

Диаметр водопровода для дома с двумя-тремя санузлами выбирают по расходу в час пик: суммируют расход приборов, умножают на коэффициент одновременности и подбирают трубу так, чтобы скорость воды не превышала 1–1,5 м/с. На практике это обычно ввод ПНД 32–40 мм от скважины, магистраль 25–32 мм и подводки 16–20 мм к приборам. Ниже считаем по шагам, чтобы вы могли проверить проект.

Шаг 1. Выписываем точки и расход

Типичные расходы приборов при полном открытии указаны ориентировочно: возьмите паспортные значения, если они есть.

В доме с тремя санузлами (душ, умывальник, унитаз в каждом), кухней и стиральной машиной сумма всех точек — порядка 70–90 литров в минуту, то есть 4–5 м³/ч. Но все они одновременно не работают.

Шаг 2. Одновременность

В часы пик в доме с тремя санузлами реально открыты 3–4 точки: например, душ, кухня, стиральная машина и унитаз. Это около 25–35 литров в минуту, или 1,5–2,1 м³/ч. Для семьи из четырёх-шести человек такой расчётный расход можно считать нормальным. Если вы хотите «душ из дождевой лейки» и бассейн, считайте отдельно и с запасом.

Практическое правило: на каждый дополнительный санузел добавляйте 10–15 л/мин, но не суммируйте приборы подряд, иначе получите огромные трубы и лишние затраты.

Шаг 3. Диаметр по скорости

Скорость воды в трубе ограничивают ради шума и потерь давления: 1–1,5 м/с в магистрали, до 2 м/с в коротких подводках. Расход через сечение считается просто: Q = 3600 × v × A, где A — площадь внутреннего сечения.

Для расчётного расхода 2 м³/ч вводу нужна труба с внутренним диаметром около 26 мм, то есть ПНД 32. Если проектируете дом с запасом, берите ПНД 40: стоит немного дороже, но не придётся перекладывать при пристройке и больших поливах.

Шаг 4. Какая скважина нужна

В Ступине каширский известняк на глубине 60–95 м даёт 4–6 м³/ч, и этого с запасом хватает на дом с тремя санузлами: расчётные 2 м³/ч составляют меньше половины дебита. Но подачу определяет не только скважина, а насос и гидроаккумулятор. Станция с частотным приводом поддерживает давление при переменном расходе, а мощный гидроаккумулятор объёмом 100–200 литров сглаживает короткие включения. Для глубокой скважины напор насоса считаем с учётом глубины динамического уровня, а не только высоты дома.

Пример для дома на 2 санузла

Дом 160 м², два санузла, кухня, постирочная. Открытыми одновременно считаем душ (9 л/мин), кухню (7), стиральную машину (9) и унитаз (5): 30 л/мин, или 1,8 м³/ч. Для такого расхода хватит ввода ПНД 32 мм от кессона и магистрали ПП 25 мм до коллектора. Полив из шланга мы в этот расчёт не включаем: его делают отдельной веткой с собственным краном и в часы, когда душ и стирка не работают. Если же летом нужен ещё и полив газона одновременно с хозяйственным расходом, добавляем 15–20 л/мин и переходим на ПНД 40.

Шаг 5. Коллектор или тройники

Для дома с несколькими санузлами лучше собрать лучевую схему: коллектор в техпомещении, от него отдельные линии к каждому санузлу и к кухне. Давление при этом не «падает», когда кто-то открывает душ. Тройниковая схема дешевле, но чувствительна к одновременному разбору, и один холодный душ может вызвать скачок температуры у соседнего.

Отдельно продумайте ГВС: бойлер косвенного нагрева или электрический, длину трассы и необходимость рециркуляции. Холодная и горячая линии должны иметь одинаковый диаметр, иначе смесители будут работать неравномерно.

Практические советы

• Не экономьте на вводе: он определяет давление на всех точках, а заменить его дороже всего.
• Ставьте шаровые краны на каждом ответвлении, чтобы ремонт в одном санузле не отключал дом.
• Фильтр грубой очистки и умягчитель считайте по расходу, а не по числу кранов.

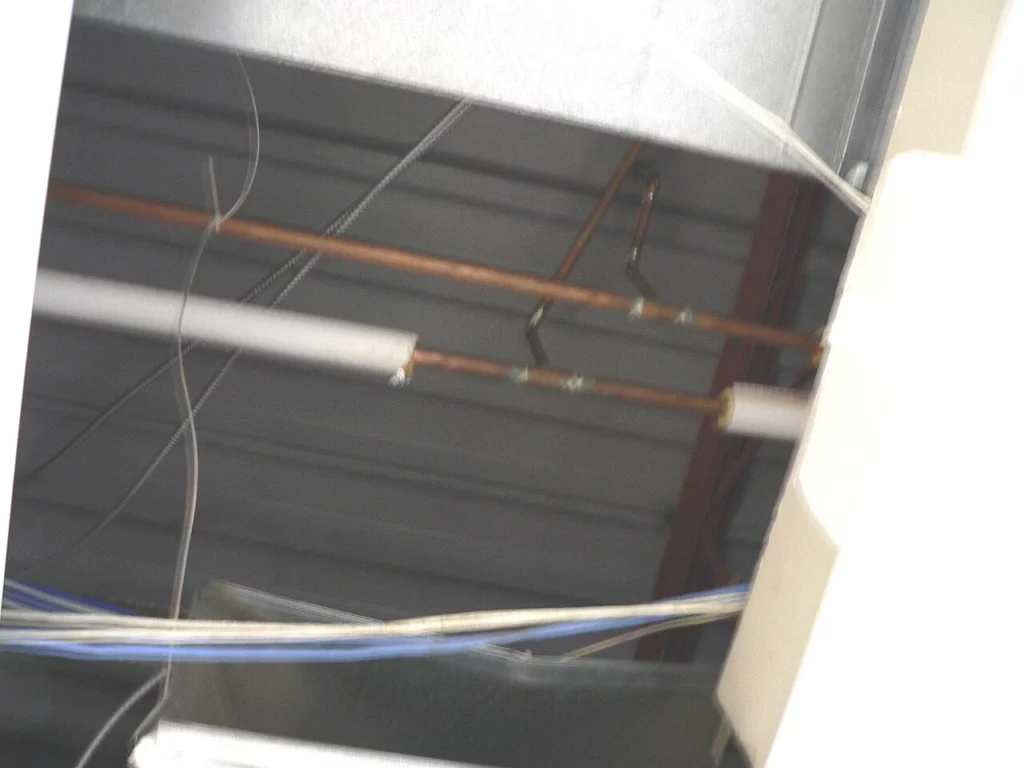

• Теплоизолируйте ввод и магистрали в неотапливаемых помещениях.
• Фиксируйте схему на плане: через годы вы будете знать, где лежат трубы.
