Рулетка, электроуровнемер, эхолот: чем мерить воду на глубине 60–80 метров

Уровень воды в скважине можно измерить четырьмя способами: хлопушкой или грузом на рулетке, электроуровнемером с датчиком касания воды, акустическим эхолотом и косвенно по манометру на герметичной скважине. Для частного дома оптимален электроуровнемер: он даёт точность до сантиметров, не требует опыта и стоит недорого. Остальные способы подходят в частных случаях.

Зачем вообще это делать? В каширской скважине на 60–95 метров в Ступине уровень воды стоит значительно ниже поверхности, нередко в десятках метров. По изменению этой цифры вы видите, что происходит с горизонтом и насосом, задолго до того, как начнутся проблемы с давлением в кране.

Два уровня, которые нужно различать

В документах и разговорах с буровиками встречаются два термина.

• Статический уровень — положение воды, когда насос выключен и скважина отдохнула. Это «естественный» уровень горизонта в данной точке.
• Динамический уровень — положение воды при работающем насосе в устойчивом режиме. Он всегда ниже статического.

Разница между ними называется понижением. Чем она меньше при заданном расходе, тем лучше скважина. Именно эти числа лежат в основе подбора насоса и контроля дебита. Часто в паспорте есть оба значения на день сдачи. Если паспорта нет, самое время начать собственный журнал.

Способ 1. Хлопушка на рулетке

Самый старый и дешёвый способ: к тонкому тросику или стальной рулетке крепят груз-«хлопушку» (полый цилиндр с вогнутым дном), опускают в ствол, и при касании воды слышно характерный хлопок. Отмечают метку и считают глубину.

Минусы заметны сразу:

• на глубине 60–80 метров звук слабый и уходит в шум трубы, особенно при ветре;
• в стволе висят кабель и подъёмная труба, и груз может зацепиться;
• гибкий трос растягивается и перекручивается, точность падает до десятков сантиметров;
• рискуете уронить груз в скважину.

Для первичной оценки сойдёт, для регулярного контроля нет.

Способ 2. Электроуровнемер

Это прибор с кабелем, размеченным по метрам, и датчиком на конце. Когда датчик касается воды, замыкается цепь, и срабатывают звук и светодиод. Вы поднимаете кабель до момента срабатывания и считываете отметку.

Как правильно мерить:

1. Проверьте прибор: опустите датчик в ведро с водой, убедитесь, что сигнал есть.
2. Выключите насос и подождите, пока уровень восстановится. Для статического замера обычно нужно несколько часов простоя, лучше ночь.
3. Опустите датчик по стенке, а не по центру, и держите кабель вертикально. Следите, чтобы он не провисал и не цеплялся за кабель насоса.
4. Когда услышите сигнал, зафиксируйте метку на кабеле у края оголовка и вытащите прибор, чтобы измерить длину рулеткой, если разметка нечёткая.
5. Запишите результат с датой и временем.

Прибор легко ошибается при наличии воды на стенках и каплях конденсата: датчик может сработать раньше времени. Поэтому важно повторить замер два-три раза и взять устойчивое значение.

Способ 3. Эхолот

Акустический уровнемер отправляет звуковой импульс вниз и принимает отражение от поверхности воды. По времени пробега и скорости звука считается расстояние. Плюс — не нужно ничего опускать в ствол, а значит, нет риска зацепиться за трубу или загрязнить воду. Минус — сложнее интерпретировать на скважинах с обсадкой малого диаметра и с большим количеством оборудования внутри: эхо отражается от стыков и труб, а не от воды.

Для частных скважин приборы с автоматической компенсацией чаще используют специалисты. Для дома он обычно избыточен.

Способ 4. Манометр на герметичном оголовке

Если скважина самоизливающаяся (напорная) или оборудована герметичным оголовком, давление в стволе иногда позволяет оценить уровень косвенно. Для большинства ступинских скважин он не годится: уровень стоит ниже устья, избыточного давления на оголовке нет. Метод актуален только там, где вода действительно давит на устье.

Таблица сравнения

Что значат цифры в Ступине

Каширский известняк здесь залегает на 60–95 метрах, и статический уровень стоит заметно глубже поверхности. Подвесной насос обычно устанавливают на несколько метров ниже ожидаемого динамического уровня. Если вы измерили, что динамический уровень приблизился к приёмной части насоса, это сигнал: либо упал приток, либо насос подобран с запасом по производительности, превышающим возможности пласта.

Для верхнего надморенного песка на 37–51 метре ситуация иная. Он даёт 0,5–1 м³/ч, и уровень в таких скважинах сильнее колеблется по сезону. Если рядом с вашей каширской скважиной когда-то делали «на песок», сравнивайте записи отдельно: это разные горизонты.

Реальные объекты — Приокский с 78 метрами, Михнево с 71, Малино с 82. В любом из таких паспортов статический уровень на дату сдачи — это значение, к которому стоит возвращаться раз в год.

Когда мерить

Один раз в год в одно и то же время — минимум. Лучше два: после весеннего половодья, когда горизонт максимально заряжен, и в конце лета, когда водоотбор высок. Дополнительные замеры нужны, если:

• упало давление или вода стала идти рывками;
• в округе начали строить много новых скважин или водозабор;
• меняете насос на более мощный;
• выполняли прочистку и хотите оценить результат.

Типичные ошибки

• Мерить сразу после отключения насоса: уровень ещё восстанавливается, и вы получите нечто среднее между статикой и динамикой.
• Не фиксировать точку отсчёта. Замер «от оголовка», «от поверхности земли» и «от края обсадки» дают разные числа. Выберите одну точку и пишите её в журнале.
• Опускать прибор вдоль кабеля насоса без запаса: датчик может запутаться и сработать от воды на кабеле.
• Не заносить результат в записи. Одиночный замер ничего не говорит, значение даёт ряд.

Итог

Для регулярного контроля скважины в Ступине хватит электроуровнемера на 100 метров, аккуратного обращения и привычки записывать результат. Мерьте два уровня, статический и динамический, из одной точки отсчёта, в одно время года. Тогда любое отклонение превращается в понятную цифру, а не в тревожное ощущение, что «воды стало меньше».

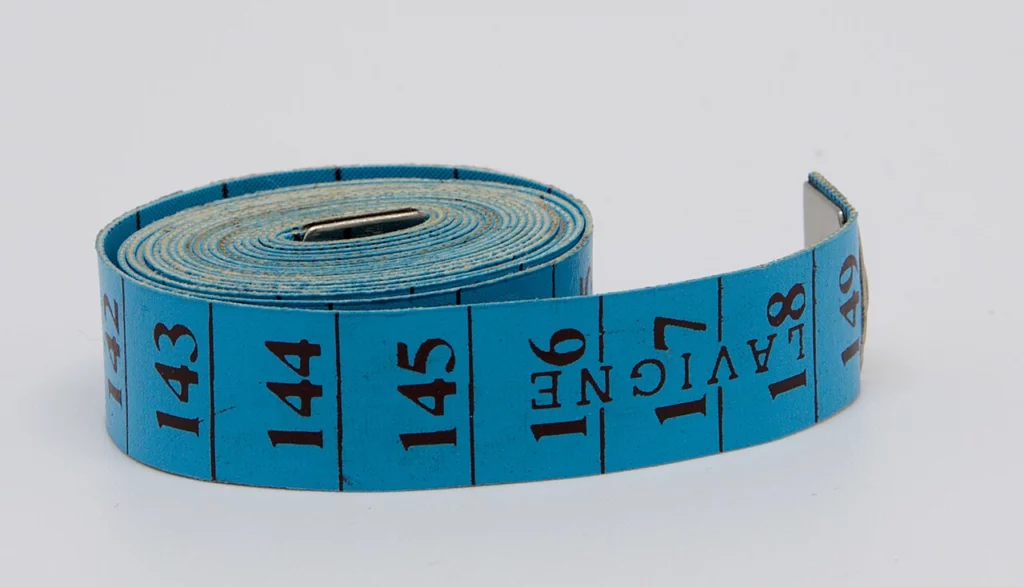

Фото: Clément Bucco-Lechat, Wikimedia Commons, CC BY-SA 3.0
