Заземление и грозозащита скважинного насоса

Скважинный насос защищают тремя уровнями: заземление корпуса и обсадной трубы на общий контур, УЗО с током утечки 30 мА на линии насоса и разрядники (УЗИП) на вводе и у станции. Прямое попадание молнии в участок так не отразить, но от наведённых импульсов и скачков в сети это работает. Поскольку в посёлках вроде Михнёва и Жилёва воздушные линии длинные и старые, импульсы по проводам — самая частая причина выходов из строя автоматики.

Откуда берётся беда

Молния редко попадает в сам насос. Чаще всего удар приходится на линию электропередачи в сотнях метров от дома, и в проводах наводится импульс высокого напряжения. Он приходит в щит, затем в станцию и блок управления, и сгорают платы, частотный преобразователь, реле давления и роутер. Если в доме есть слабое звено, импульс найдёт его: например, провод насоса, который идёт по земле 40–60 метров к кессону и работает как антенна.

Контур заземления

Основа защиты — нормальный контур заземления на участке. Типовая схема: два-три вертикальных электрода (угловая сталь, стержни длиной 2–3 метра), забитые на расстоянии друг от друга не меньше их длины и соединённые полосой. Сопротивление растекания измеряют прибором, для повторного заземления на вводе обычно добиваются порядка 30 Ом или меньше. В суглинках и влажных песках это получается без труда, в сухом грунте добавляют электроды. Точные требования зависят от схемы питания дома, их определяет электрик по проекту.

К контуру подключают шину в щите, корпус насосной станции и стальную обсадную трубу, если она есть. Пластиковая обсадка и ПНД ток не проводят, и в ступинских конструкциях «сталь + ПНД» заземляется именно стальная часть. Не обходите её: потенциал, который наводится на трубу, может сам стать источником искры в кессоне.

Кабель и вводы

• Питающий кабель насоса — трёхжильный или пятижильный с отдельной защитной жилой, сечение подбирается по мощности и длине.
• Прокладывайте кабель в земле в трубе на глубине не менее 70 см, иначе он промерзает и повреждается.
• Не оставляйте воздушный участок на опорах рядом с деревьями и заборами: он принимает наводки.
• В кессоне все соединения делают герметичными муфтами, влага и конденсат способны вызвать утечку.

УЗО и автоматические выключатели

Для линии насоса ставят отдельный автоматический выключатель по току, подобранный под мощность, и УЗО (дифференциальный автомат) с током утечки 30 мА. Оно защищает людей: если у насоса нарушится изоляция, УЗО отключит линию до того, как кто-то коснётся воды или трубы. Для влажных помещений, таких как кессон, это обязательная мера. УЗО не защищает от перенапряжения, поэтому ему нужны разрядники.

Разрядники (УЗИП)

Ограничитель импульсных перенапряжений (УЗИП) срезает импульс до безопасного уровня и отправляет его в землю. Для частного дома используют ступенчатую защиту: аппарат первой-второй ступени во вводном щите и аппарат следующей ступени ближе к чувствительной автоматике — станции с частотным приводом. УЗИП работает только при хорошем заземлении, и провод от него до шины должен быть коротким и толстым. Устанавливайте его до УЗО по ходу сети, а не после. Он срабатывает один-два раза и подлежит замене, поэтому следите за индикатором на корпусе.

Что делать при грозе

Полной защиты от прямого удара не существует, но разумная система снижает риск до небольшого.

• Если нет постоянного проживания, отключайте вводной автомат на время отъезда.
• Электронику станции с частотником можно подключить через стабилизатор или источник бесперебойного питания.
• Проверяйте контур раз в год весной: ржавчина и размытые соединения повышают сопротивление.
• После сильной грозы проверьте УЗИП: если индикатор сменил цвет, замените модуль.

Особенности ступинских участков

Скважины здесь глубокие — 60–95 метров, и насос тяжёлый и мощный, а кессон нередко находится в 20–30 метрах от дома. Длинный кабель — это антенна, поэтому на конце ставят УЗИП в щитке кессона, а не только в доме. Для Михнёва и Жилёва с воздушными линиями питания этот запас особенно разумен.

Если вы строите дом и бурите скважину, электрическую часть удобно продумать сразу: трассу кабеля, шину заземления и место щита. Позвоните по телефону +7 (929) 618-97-98, подскажем по схеме для вашей скважины.

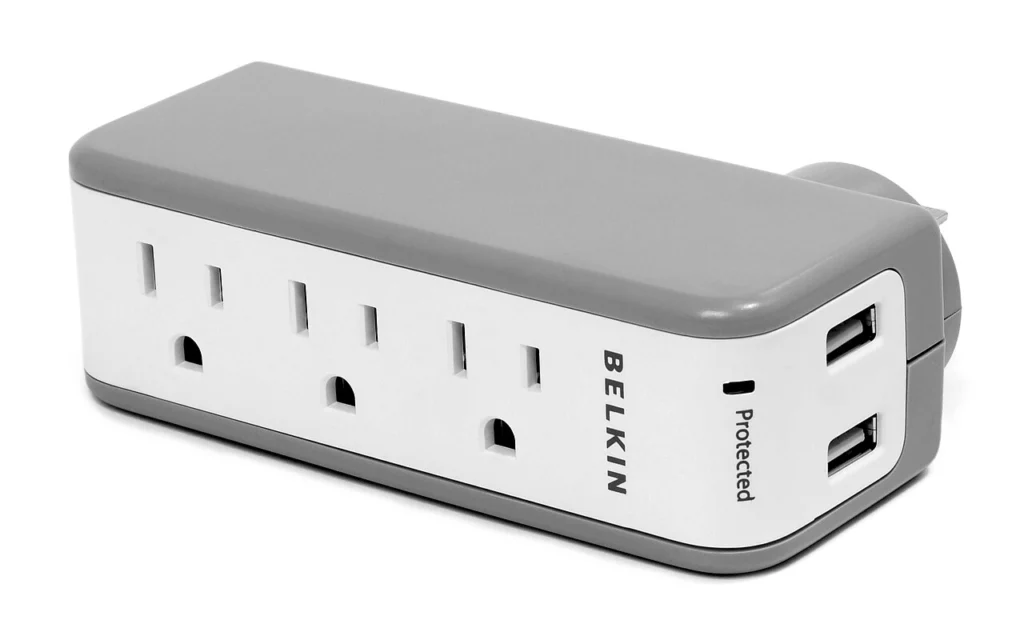

Фото: Evan-Amos, Wikimedia Commons, Public domain
