Что увидит камера в каширской скважине на 77 метров: видеообследование по шагам

Видеообследование — это спуск в скважину герметичной камеры на кабеле с подсветкой и запись картинки на экран или карту памяти. Камера показывает внутреннюю поверхность обсадной колонны, стыки труб, фильтровую часть, уровень воды и наличие осадка на дне. Она не меряет дебит, не определяет химический состав воды и плохо видит сквозь мутную воду. Поэтому осмотр применяют как один из методов диагностики, а не как волшебную кнопку «найти причину».

В Ступине это особенно актуально: основной каширский горизонт лежит на глубине 60–95 метров, и ни фонарём, ни зеркалом такую трубу не осмотреть. Если дебит упал, насос стал «плеваться» песком или вода поменяла цвет, глаз в скважине — самый быстрый способ понять, где искать проблему.

Из чего состоит комплект и как идёт работа

Типичный набор для частных скважин — это цилиндрическая камера диаметром заметно меньше внутреннего размера трубы, кабель с метровой разметкой, катушка и монитор. Для обсадки Ø133 мм подходит камера в несколько сантиметров диаметром: она свободно проходит в трубу и ещё остаётся зазор для воды. Модели с боковым обзором дают картинку стенок, с торцевым — смотрят вперёд, вниз по стволу.

Порядок работ обычно такой:

• Из скважины поднимают насос и подъёмную трубу. Пока в стволе висят кабель и труба, камера просто не пройдёт или зацепится.
• Измеряют статический уровень воды, чтобы знать, с какой отметки изображение пойдёт «под водой».
• Камеру опускают медленно, примерно со скоростью шага, и делают остановки на стыках и интересных местах.
• Глубину по разметке кабеля записывают рядом с каждым наблюдением. Без привязки к метрам запись почти бесполезна.
• На дне делают остановку, оценивают слой осадка, потом поднимают камеру и осматривают стенку второй раз с другим ракурсом.

Одно такое обследование занимает от получаса до пары часов вместе с подъёмом насоса. Подъём тяжёлого насоса из 80-метровой скважины — самая трудоёмкая часть. Отсюда ещё один довод в пользу кессона и аккуратного монтажа: чем проще достать насос, тем дешевле любая диагностика.

Что на записи видно хорошо

Есть вещи, которые камера показывает однозначно.

• Стыки обсадных труб. В стальной колонне это сварные или резьбовые соединения. Хорошо заметны смещение, щели, наплывы, следы ржавчины вокруг шва.
• Коррозия стенок. Рыжие натёки, бугристая поверхность, «язвы» на металле. На пластике (ПНД, НПВХ) коррозии нет, но видны царапины, потёртости от кабеля и следы деформации.
• Фильтровая часть. Щели или перфорация либо чистые, либо забиты отложениями. Иногда видно, что приёмная часть обросла налётом разных оттенков.
• Осадок на дне. Песок или ил по цвету и структуре отличаются от стенки. Толщину слоя оценивают по сравнению с известной глубиной забоя из паспорта.
• Посторонние предметы. Обрывок троса, часть инструмента, упавшая в скважину крышка — всё это камера находит быстро.
• Уровень и качество воды. Видно, прозрачная вода или взвесь, есть ли пена, плёнка, пузырьки.

Чего камера не покажет

Ожидания от видео нужно держать трезвыми. Вот что остаётся за кадром.

• Камера смотрит на внутреннюю стенку трубы, а не на пространство за ней. Затрубное пространство, цементный камень, герметичность заколонного тампонажа с неё не оценить.
• Скорость притока воды и дебит она не измеряет. Для этого есть расходометрия и откачка с замерами.
• В мутной воде картинка превращается в бежевое облако. Иногда помогает подождать, пока взвесь осядет, но в скважине с активным привносом ила это не всегда получается.
• Железистые отложения и бактериальный налёт на фильтре выглядят похоже. Отличить один от другого можно только по анализу воды и опыту.

Как читать запись: три подсказки по цвету и фактуре

Дилетантам сложнее всего с интерпретацией. Несколько ориентиров, которые помогают разобраться.

• Рыжий и бурый налёт ровным слоем — типичный железистый осадок, который есть почти в любой каширской скважине. Он опасен, только если перекрывает щели фильтра.
• Чёрные полосы и пятна в местах, где вода стекает по стенке, часто связаны с сульфидами и запахом сероводорода. В районе Малина и Шугарова такая картина встречается чаще.
• Светлая или серая «шуба» на щелях фильтра — карбонатные отложения. В жёсткой воде с показателем 9–12 °Ж это ожидаемо.
• Песчаные «языки» у фильтра и столбик песка на дне говорят о том, что скважина подсасывает породу. Если это верхний надморенный песок на глубине 37–51 м, картина будет иной, чем в известняке.

Ступинская специфика: на что смотреть в первую очередь

В округе скважина обычно двухэтапная: сначала проходят слабо обводнённый подольско-мячковский известняк, потом разделяющую глинистую толщу, затем садятся на каширский горизонт. Конструкция «сталь + ПНД» подразумевает переход между материалами, и именно там стоит искать слабое место. На видео нужно проверить, что стык стальной обсадки и пластиковой колонны ровный, без смещения и просвета.

Вторая зона внимания — интервал, где проходят надморенные пески (по данным округа это 37–51 метров). Если на этом участке обсадка нарушена, в ствол попадает вода с песком, и камера это покажет: тонкие струйки, облака взвеси, налёт мелкой крупки на стенке.

Третье — забой. Каширский известняк прочный, и если обсадка доведена до кровли горизонта, ниже идёт открытый ствол. Камера хорошо показывает кавернозность, трещины и признаки обрушения породы. Для ориентира: в Приокском скважина на каширский горизонт пройдена до 78 метров с дебитом 5,4 м³/ч, и такой результат стоит зафиксировать в паспорте, чтобы сравнивать с ним будущие замеры.

Когда обследование нужно, а когда хватит простых замеров

Видеосъёмка стоит денег и требует подъёма оборудования, поэтому есть смысл оценить, что именно вы хотите выяснить.

Для скважин, которые работают ровно, камеру обычно не спускают. Её берут, когда есть вопрос, и для контроля состояния после чистки или ремонта: видео «до» и «после» показывает, помогла ли регенерация фильтра.

Типичные ошибки при осмотре

1. Не поднят насос. Камера цепляется за кабель питания, запись обрывается, а риск потерять оборудование в стволе растёт.
2. Нет разметки по глубине. Находку нельзя привязать к метрам, и ремонтникам приходится искать место заново.
3. Слишком быстрый спуск. Муть от движения камеры закрывает стыки, и дефекты остаются незамеченными.
4. Нет сравнения с паспортом. Если в паспорте скважины указан забой 78 метров, а камера упирается в осадок на 74, разницу в 4 метра нужно зафиксировать письменно.
5. Запись не сохранена. Видео — документ. Его стоит сохранить вместе с паспортом и журналом наблюдений, чтобы через несколько лет сравнить.

Что делать с результатом

Картина на записи подсказывает следующий шаг. Налёт в фильтре — повод для регенерации химическим или импульсным способом. Столб песка на дне — прочистка желонкой или промывка. Разрушенный стык — вопрос к ремонтной бригаде, иногда это спуск дополнительной колонны меньшего диаметра внутрь повреждённой. Всё в норме, но дебит упал — причину нужно искать в насосе, обратном клапане, напорной линии или в изменении режима водоотбора соседями.

Сохраните запись и скриншоты проблемных мест с указанием глубины. Это самый ценный документ при любом дальнейшем ремонте: специалисту не придётся гадать, а вам — платить за повторный спуск.

Коротко

Камера в скважине — это глаза, но не мозги. Она хорошо показывает состояние стенок, стыков, фильтра и осадка, но не заменяет замеры дебита и анализ воды. В глубоких ступинских скважинах её имеет смысл применять при конкретной проблеме или раз в несколько лет для контроля. Готовьте скважину к осмотру заранее: поднимайте насос аккуратно, фиксируйте глубины и сохраняйте записи рядом с паспортом.

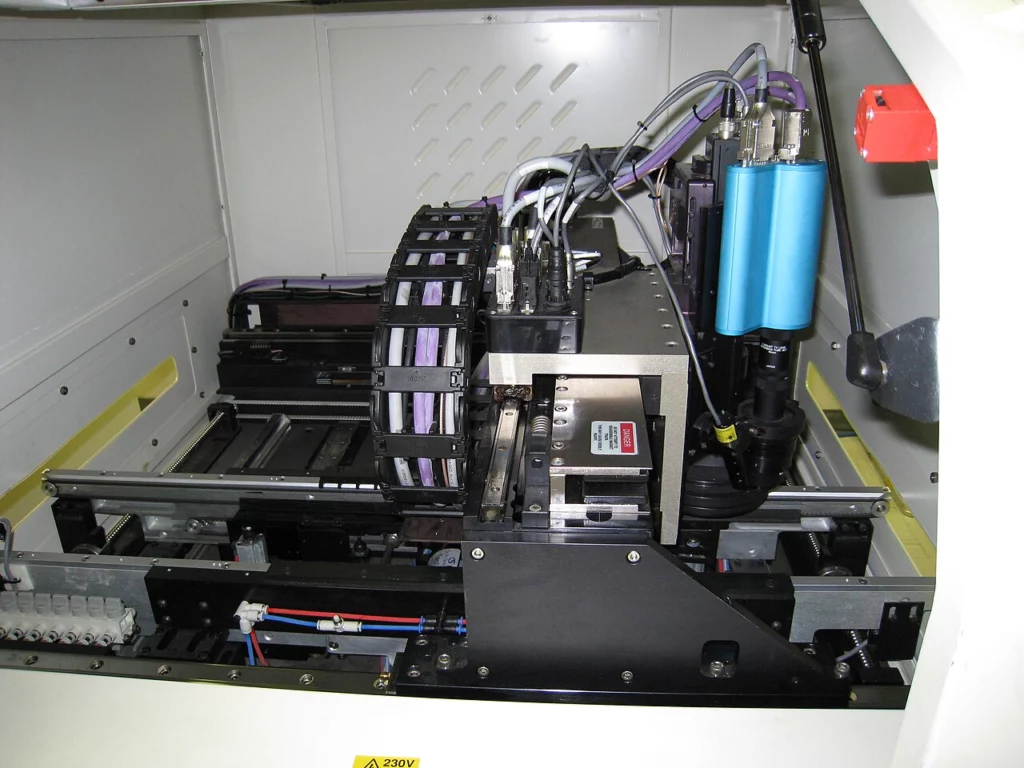

Фото: Nelatan, Wikimedia Commons, CC BY-SA 3.0
